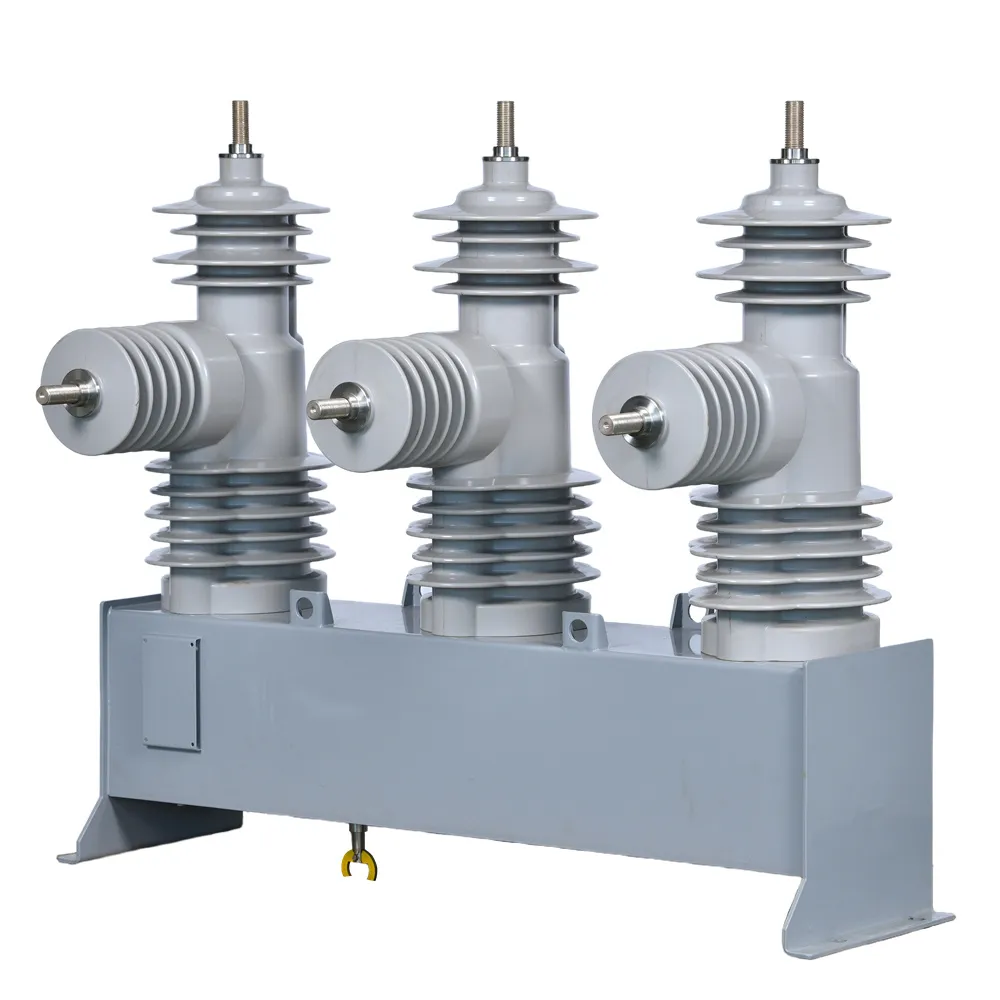

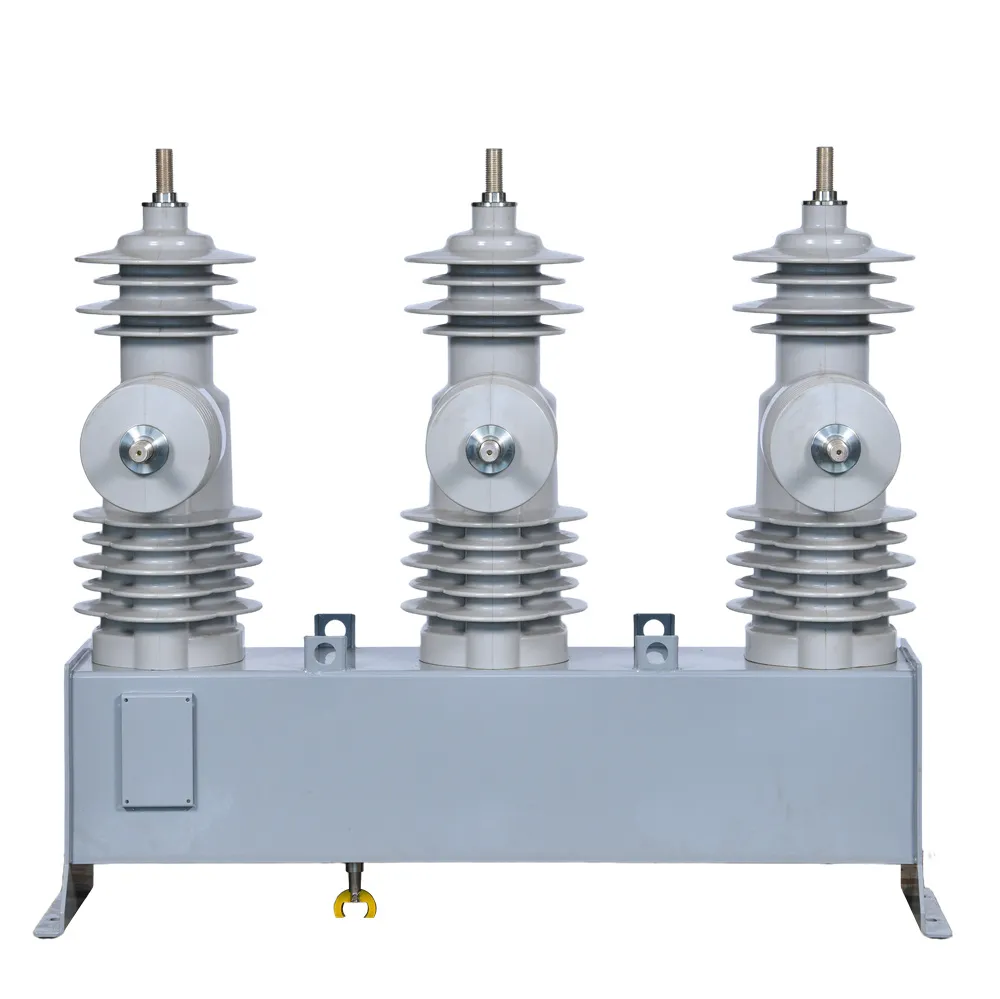

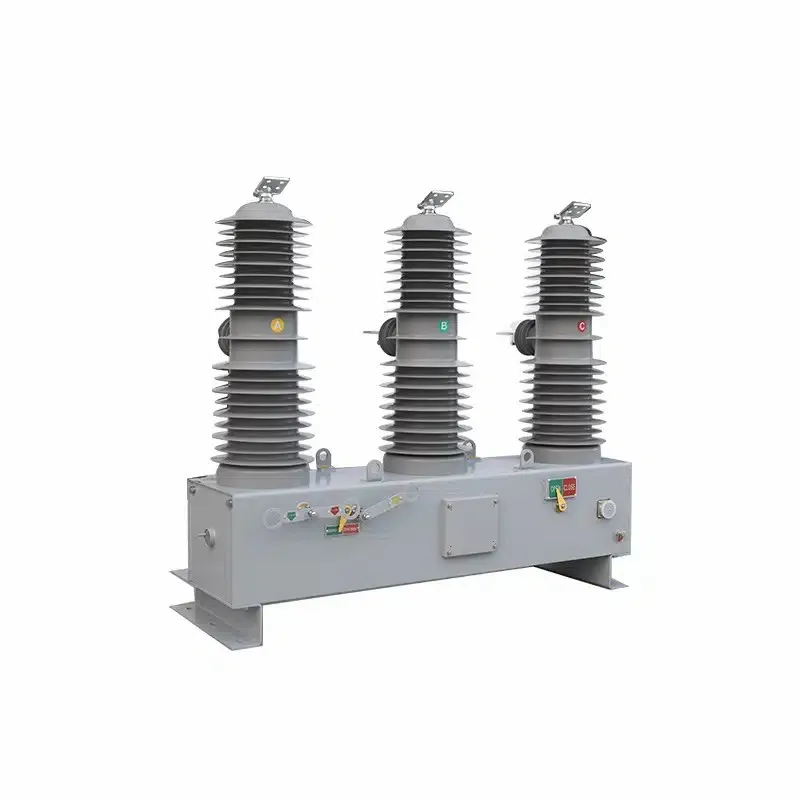

قاطع الدائرة الفراغية عالي الجهد من سلسلة ZW32-12 هو الجهد المقنن 12 كيلو فولت، ثلاث مراحل AC 50 هرتز معدات التوزيع الخارجية. تستخدم بشكل أساسي لكسر تيار تحميل نظام الطاقة الإغلاق، تيار الحمل الزائد وتيار الدائرة القصيرة.
تنطبق على المحطات الفرعية وتوزيع الطاقة في المؤسسات الصناعية والتعدينية لأغراض الحماية والتحكم، ومكان التشغيل المتكرر للطاقة الريفية.
قاطع الدائرة صغير الحجم وخفيف الوزن ومضاد للتكثيف والصيانة وما إلى ذلك. التكيف مع الظروف الجوية السيئة، وتعليم البيئة القذرة.
أ) درجة حرارة الهواء: درجة الحرارة القصوى: +85 درجة مئوية؛ الحد الأدنى لدرجة الحرارة: -45 درجة مئوية
ب) الرطوبة: متوسط الرطوبة الشهرية 95%؛ متوسط الرطوبة اليومية 90%.
ج) الارتفاع فوق مستوى سطح البحر: الحد الأقصى لارتفاع التثبيت: 2500 مور أعلى.
د) الهواء المحيط غير ملوث على ما يبدو بالغازات المسببة للتآكل أو القابلة للاشتعال أو البخار وما إلى ذلك.
ه) عدم وجود هزة عنيفة متكررة
| لا. | غرض | وحدة | حدود |
| 1 | الجهد المقنن | كيلو فولت | 12 |
| 2 | التردد المقدر | هرتز | 50 |
| 3 | التصنيف الحالي | أ | 630/1250 |
| 4 | تصنيف كسر ماس كهربائى الحالي | ال | 20/25 |
| 5 | قيمة الذروة المقدرة تحمل التيار (الذروة) | ال | 50/63 |
| 6 | تصنيف وقت قصير تحمل التيار | ال | 20/25 |
| 7 | تصنيف إغلاق الدائرة القصيرة (الذروة) | ال | 50/63 |
| 8 | الحياة الميكانيكية | مرات | 10000 |
| 9 | تصنيف ماس كهربائى كسر رقم كسر الحالي | مرات | 30 |
| 10 | تردد الطاقة يتحمل الفولتية (الرطبة) (الجافة) بين الطور والأرض والكسر | كيلو فولت | 42/48 |
| 11 | دافع البرق يتحمل الجهد (الذروة) بين الطور والأرض والكسر | كيلو فولت | 75/85 |
| 12 | الدائرة الثانوية الفولتية تردد الطاقة 1min | كيلو فولت | 2 |
الZW32 مفتاح إغلاق قاطع الدائرة الأوتوماتيكي الخارجيهو أمعقم فراغ معزول صلبمصممة لإدارة الأخطاء بشكل موثوق وتلقائيفيشبكات التوزيع الخارجية ذات الجهد المتوسط. الجمععزل قوي، وتقنية انقطاع الفراغ، ووظائف الإغلاق التلقائي، فإنه يضمنإمدادات الطاقة المستمرة والسلامة والصيانة المنخفضة.
يقدم هذا الدليل الشامل نظرة ثاقبةالنقل والتركيب واستكشاف الأخطاء وإصلاحها والنشر السريعمما يجعلها ضرورية للمشغلين والمهندسين وفرق المشتريات.
نظرة عامة على ريكلوسر ZW32
الميزات والفوائد الرئيسية
متطلبات النقل
شروط التثبيت والمبادئ التوجيهية
دليل التثبيت السريع
المبادئ التشغيلية
الصيانة والتفتيش
استكشاف الأخطاء وإصلاحها وإصلاح الأخطاء
اعتبارات السلامة
الشهادات والامتثال
خاتمة
الجهاز إعادة تدوير ZW32تم تصميمه للعمل فيالبيئات الخارجية ذات الجهد المتوسط، توفير:
الكشف التلقائي عن الأخطاء وإعادة الإغلاق: يقلل من مدة انقطاع التيار الكهربائي.
العزل الصلب: يعزز المتانة ويقلل من الصيانة.
انقطاع الفراغ: يضمن التبديل بدون قوس والحد الأدنى من التآكل.
تصميم خارجي مدمج: مثالية لالمحطات الفرعية والمواقع الصناعية وشبكات المرافق.
الامتثال للجنة الانتخابية المستقلة: يلتقيمعايير السلامة والأداء الدولية.
| ميزة | فائدة |
|---|---|
| إعادة الإغلاق التلقائي | يقلل من مدة الانقطاع ويحسن الموثوقية |
| تصميم معزول متين | يقلل من الصيانة ويعزز المتانة |
| تكنولوجيا انقطاع الفراغ | تشغيل بدون قوس، عمر خدمة طويل |
| تصميم مدمج في الهواء الطلق | سهولة النشر في مساحة محدودة |
| مكونات ميكانيكية موثوقة | يضمن الاستقرار التشغيلي على المدى الطويل |
| شهادة اللجنة الكهروتقنية الدولية | يفي بالمعايير الدولية |
| متطلبات صيانة منخفضة | يقلل من التكاليف التشغيلية |

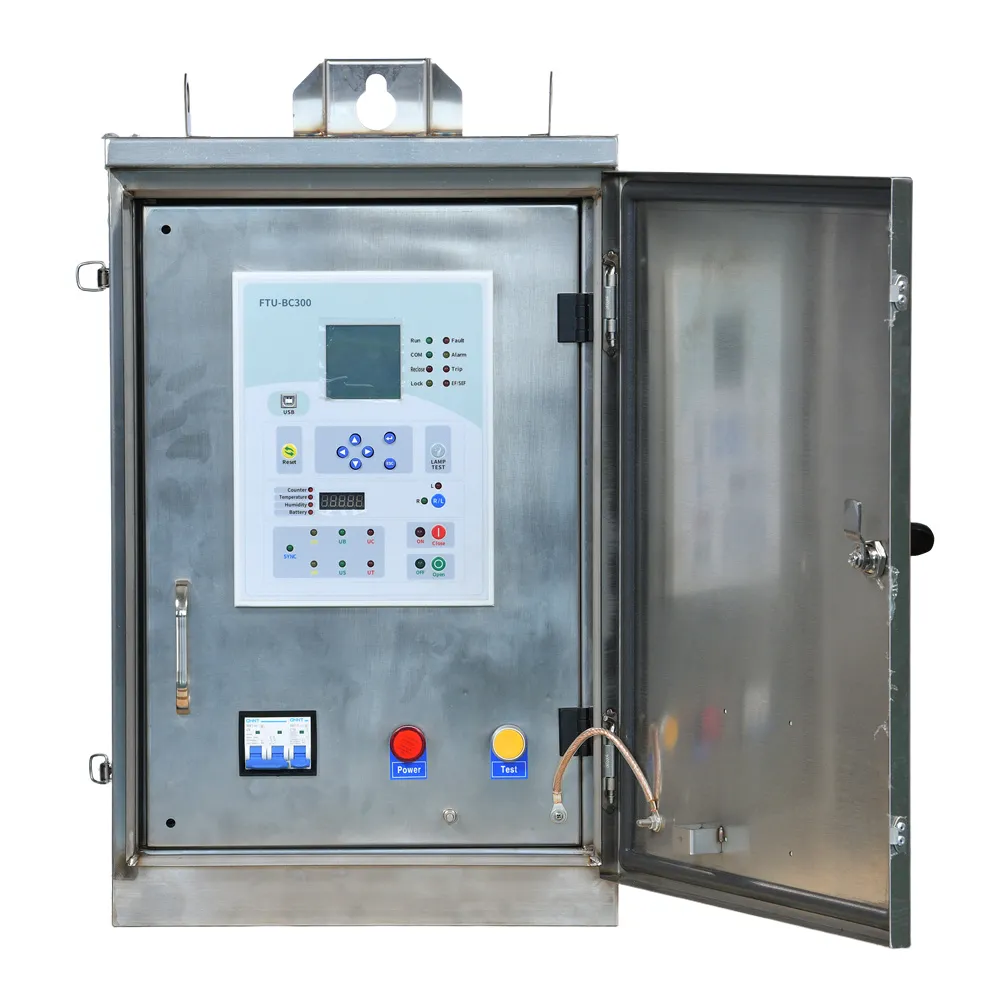

| قدرات التحكم عن بعد | يسمح بالتكامل مع أنظمة SCADA |
التعامل السليم أثناءالشحن والنقلضروري لمنع الضرر. تشمل المبادئ التوجيهية الرئيسية ما يلي:
يستخدمصناديق خشبية قوية أو إطارات معدنية.
يشملمواد ممتصة للصدماتلتقليل الاهتزاز.
ختم معمواد مقاومة للرطوبةلمنع التآكل.
يستخدمالرافعات الشوكية أو الرافعات أو الرافعاتمع نقاط الرفع المناسبة.
يتجنبإمالة أو إسقاط أو القوة المفرطة.
ينقلفي وضع مستقيمكما هو محدد في دليل الشركة المصنعة.
تخزين فيمنطقة جافة وجيدة التهوية.
يحافظ علىدرجة الحرارة المحيطة بين -10 درجة مئوية و+40 درجة مئوية.
يتجنبأشعة الشمس المباشرة أو المطر أو تراكم الغبار.
يضمنأساس مستقر ومستويللمحاذاة الصحيحة.
يحافظ علىالحد الأدنى من التخليص حول المعداتللتشغيل والصيانة.
تجنب المناطق معاهتزازات عالية أو غازات أكالة أو مخاطر الفيضانات.
| المعلمة | متطلبات |
|---|---|
| درجة الحرارة المحيطة | -10 درجة مئوية إلى +40 درجة مئوية |
| الرطوبة النسبية | ≥95% (عدم التكثيف) |
| ارتفاع | ≥1000 م فوق مستوى سطح البحر |
| مستوى التلوث | الدرجة الثانية أو أقل |
| ضغط الرياح | ≥700 باسكال |
يضمناتصال خط الجهد المتوسط المناسب.
يؤكدأنظمة التأريض/التأريضوفقا لمعايير IEC.
يتأكدأجهزة الحماية(الصمامات والمرحلات) يتم تركيبها على النحو الموصى به.
مفتاح عزم الدوران والأدوات المعزولة
معدات الرفع (رافعة / رافعة شوكية)
المستوى وشريط القياس
معدات الحماية الشخصية (PPE)
ضع جهاز إعادة الإغلاق: يوضع على الأساس المجهز.
تأمين مع مرساة البراغي:تأكد من أن الخزانة مستوية ومستقرة.
ربط الخطوط الواردة والصادرة: اتبع مخطط الأسلاك بدقة.
اتصال التأريض: الاتصال بنظام التأريض وفقا للمعايير.
اختبار التشغيل الميكانيكي: التحقق من سلاسة حركة المفاتيح والتعشيقات.
الاختبار الكهربائي: إجراء فحوصات مقاومة العزل والاستمرارية ودائرة التحكم.
التكليف: تنشيط النظام والتحقق من وظيفة إعادة الإغلاق التلقائي.
| خطوة | الحالة/الملاحظات |
|---|---|
| مستوى التأسيس والاستقرار | مؤكد |
| التثبيت الميكانيكي | تشديد وتأمين |
| التوصيلات الكهربائية | تم التحقق من ذلك باستخدام مخطط الأسلاك |
| التأريض / التأريض | متصلة واختبارها |
| الاختبار الوظيفي | مرت التفتيش |
الجهاز إعادة تدوير ZW32يعمل علىالكشف التلقائي وإعادة الإغلاقمبادئ:
كشف الخطأ: تحدد المستشعرات الحالية حالات الدائرة القصيرة أو التحميل الزائد.
عمل الرحلة: يقوم قاطع الدائرة الكهربائية بمقاطعة تيار الخلل على الفور.
إعادة الإغلاق: تعمل ميزة إعادة الإغلاق التلقائي على استعادة الطاقة إذا كان العطل مؤقتًا.
آلية القفل: يمنع إعادة الإغلاق على الأخطاء المستمرة.
التجاوز اليدوي: يسمح للمشغلين بالتدخل إذا لزم الأمر.
الصيانة الروتينية تضمنعملية موثوقة وعمر خدمة طويل:
| مهمة | تكرار | وصف |
|---|---|---|
| التفتيش البصري | شهريا | تحقق من التآكل والغبار والتآكل الميكانيكي |
| اختبار التشغيل الميكانيكي | ربع سنوية | اختبار آليات الفتح/الإغلاق |
| قياس مقاومة العزل | نصف سنوية | التأكد من حالة العزل المناسبة |
| تشحيم الأجزاء المتحركة | نصف سنوية | الحفاظ على التشغيل السلس |
| استبدال المكونات | حسب الحاجة | استبدال الأجزاء البالية أو التالفة |
يتجنبالتعرض للرطوبة والغبار.
- إحكام التوصيلات الكهربائية بشكل منتظم.
يؤكدالتعشيق وأجهزة السلامةجاهزة للعمل.
| مشكلة | السبب المحتمل | الإجراء الموصى به |
|---|---|---|
| فشل Recloser في العمل | انسداد ميكانيكي أو اختلال | فحص وضبط وتشحيم |
| لم يتم مسح الخطأ تلقائيا | عطل في جهاز الاستشعار | اختبار واستبدال أجهزة الاستشعار الحالية |
| الانحناء الكهربائي | الاتصالات الملوثة أو العزل | تنظيف أو استبدال الاتصالات/العزل |
| الضوضاء أثناء التشغيل | الأجزاء المتحركة البالية | قم بتشحيم المكونات أو استبدالها |
| الفشل في إعادة الإغلاق | منطق الرحلة أو خطأ في دائرة التحكم | تحقق من أسلاك التحكم والمرحلات والمنطق |
دائماًافصل الطاقة قبل الصيانة.
يرتديمعدات الوقاية الشخصيةبما في ذلك القفازات المعزولة، ونظارات السلامة، والملابس الواقية.
تجنب ملامسة الأجزاء الحية.
يتبعدليل الشركة المصنعة ومعايير IEC.
تأكد من السليمالتأريض / التأريضفي مكانه.
الجهاز إعادة تدوير ZW32يتوافق مع:
إيك 62271-100: معيار المفاتيح الكهربائية ذات الجهد العالي
ايزو 9001: شهادة إدارة الجودة
علامة CE: السلامة والامتثال البيئي
توجيه بنفايات: تقييد المواد الخطرة
خياريالشهادات المحلية/الوطنيةاعتمادا على متطلبات السوق
الZW32 قاطع الدائرة الأوتوماتيكي في الهواء الطلق مفتاح إعادة الإغلاق الصلبة المعزولة للفراغهو أحل موثوق وسهل الصيانة ومتوافق مع IECلتوزيع الطاقة ذات الجهد المتوسط في الهواء الطلق. إنهإعادة الإغلاق التلقائي، والعزل الصلب، وتكنولوجيا الفراغضمان الاستمرارية التشغيلية والسلامة والمتانة على المدى الطويل.
سليمالنقل والتركيب والصيانةضمان الأداء الأمثل، مما يجعلها مثالية لشبكات المرافق والمواقع الصناعية والمحطات الفرعية الخارجية.
